Mini Temperature Controller (Thermocouple & PT100 Input)

• Mini Temperature Controller : DEF-04N เป็นตัวควบคุมและแสดงผลแบบ Digital ขนาดเล็ก แสดงผลด้วย 7-Segment LED 4 หลัก
• ขนาดเล็กกะทัดรัด เหมาะสำหรับติดตั้งหน้าตู้ที่มีพื้นที่จำกัด
• รับ Input จาก Thermocouple K, J และ PT100 (RTD)
• มี Main Relay 1 ชุด สามารถเลือกได้ว่าจะทำงานเป็น Control แบบ Heating หรือ Cooling และ Alarm ได้
• มี 1 Alarm Relay (เฉพาะรุ่น Option)
• มี Hysteresis ตั้งได้ทั้งเป็นค่า Unit หรือ เวลาได้
• สามารถตั้งค่า Decimal Point ได้ 1 ตำแหน่ง
• Hysteresis Time โดยเริ่มทำงาน 0-99.59 min

การทำงานของระบบ Alarm

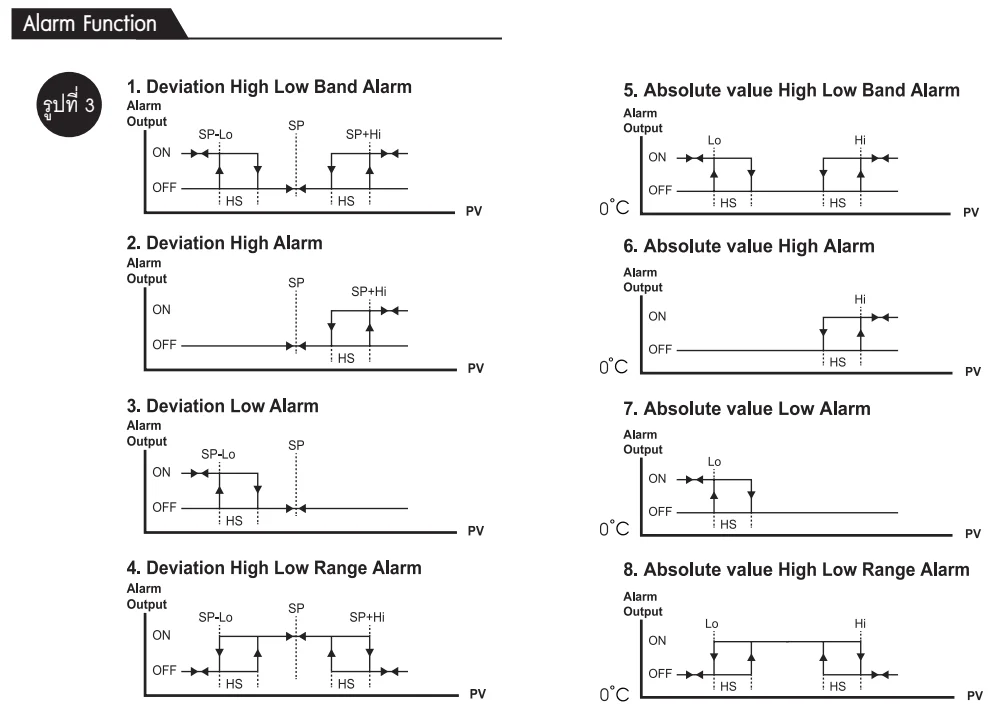

    การทำงานของระบบ Alarm ผู้ใช้งานสามารถเลือกรูปแบบการทำงานได้ทั้งหมด 8 รูปแบบ โดยแสดงการทำงานดังรูปที่ 3 และสามารถจำแนกได้เป็นการทำงาน 2 ชนิด คือ
    1. Deviation คือ Setpoint ที่ใช้ในการตัดต่อการทำางานของ Alarm จะวิ่งตามหรือสัมพันธ์กับค่าของ Setpoint Value (SP) แบ่งออกเป็น 4 แบบ คือ High-Low Alarm, High Alarm, Low Alarm และ High-Low Range Alarm
    ตัวอย่างเช่น ตั้งค่า SP=100 ํC เลือก High Alarm (FU=2) และตั้ง High Alarm limit (Hi) เท่ากับ 10 จะทำาให้ Alarm Relay ทำางานเมื่ออุณหภูมิสูงกว่า 110 ํC ถ้าหากผู้ใช้งานมีการเปลี่ยนค่า SP ไปเป็น 120 ํC จะทำให้
Alarm Relay ทำงานเมื่ออุณหภูมิสูงกว่า 130 ํC รายละเอียดดูที่ Table Alarm Function
    2. Absolute คือ Setpoint ที่ใช้ในการตัดต่อการทำงานของ Alarm จะแยกเป็นอิสระกับค่า Setpoint Value (SP) หรืออาจกล่าวได้ว่าเป็นการกำหนดค่าอุณหภูมิตัดต่อการทำงานของ Alarm Relay โดยไม่นำค่าของ Setpoint Value (SP) มาคิดคำานวณด้วย โดยแบ่งออกเป็น 4 แบบ คือ
High-Low Alarm, High Alarm, Low Alarm และ High-Low Range Alarm
    ตัวอย่างเช่น ตั้งค่า SP=100 ํC เลือก High Alarm (Fu =6) และ High Alarm Limit (Hi) เท่ากับ 110 ํC จะทำาให้ Alarm Relay ทำางานเมื่ออุณหภูมิสูงกว่า 110 ํC ถ้าหากผู้ใช้งานมีการเปลี่ยนค่า SP ไปเป็น 120 ํC แต่ Alarm Relay ยังคงทำงานที่อุณหภูมิ 110 ํC เช่นเดิม รายละเอียดดูที่หัวข้อ Alarm Output
การเลือก Function ทำางานของ Main Relay และ Alarm Relay
    เนื่องจาก Main Relay ของ DEF-04N นั้นสามารถเลือกการทำงานระหว่าง ON/OFF Control หรือ Alarm Function สำาหรับ Main Relay ทำให้การทำงานของ Relay สามารถเลือกได้ดังนี้ คือ
    1. DEF-04N-A มี Main Relay เพียงตัวเดียวทำให้สามารถเลือกการทำงานได้คือ Output Control หรือ Alarm Function แบบ Absolute 4 แบบ คือ Absolute High-Low Alarm, Absolute High Alarm, Absolute Low Alarm และ Absolute High-Low Range Alarm
    2. DEF-04N-A-B มี Main Relay และ Alarm Relay ทำให้สามารถเลือกการทำงานได้ คือ ในกรณีที่ Main Relay เป็น Output Function สามารถเลือก การควบคุมแบบ Heat หรือ Cooling ทำาให้ Alarm Relay สามารถเลือกการทำงานได้ทั้งหมด 8 แบบ คือ Deviation และ Absolute Alarm ตาม Table Alarm Function
    2.1 ในกรณีที่ Main Relay เป็น Alarm Function ทำให้ ทั้ง Main Relay และ Alarm Relay สามารถเลือกการทำงานได้ทั้งหมด 4 แบบ คือ Absolute Alarm ตาม Table Alarm Function
