Mini Temperature Controller (NTC & PTC Input)

• Mini Temperature Controller : DEF-03N เป็นตัวควบคุมและแสดงผลแบบ Digital ขนาดเล็ก แสดงผลด้วย 7-Segment LED 4 หลัก
• ขนาดเล็กกะทัดรัด เหมาะสำหรับติดตั้งหน้าตู้ที่มีพื้นที่จำกัด
• รับ Input จาก NTC และ PTC
• มี Main Relay 1 ชุด สามาถเลือกได้ว่าจะทำงานเป็น Control แบบ Heating หรือ Cooling และ Alarm ได้
• มี 1 Alarm Relay (เฉพาะรุ่น Option)
• มี Hysteresis ตั้งได้ทั้งเป็นค่า Unit หรือ เวลาได้
• สามารถตั้งค่า Decimal Point ได้ 1 ตำแหน่ง
• Hysteresis Time โดยเริ่มทำงาน 0-99.59 min


การทำงานของระบบ Alam

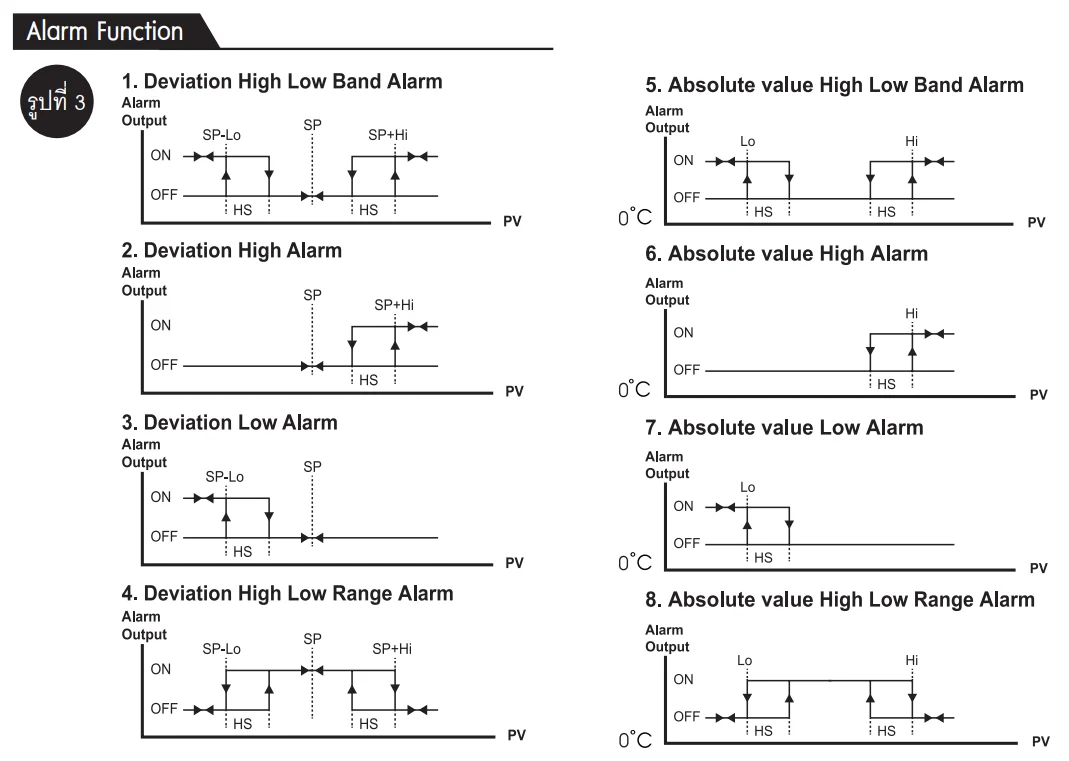

    การทำงานของระบบ Alam ผู้ใช้งานสามารถเลือกรูปแบบการทำงานได้ ทั้งหมด 8 รูปแบบ โดยแสดงการทำงานดังรูปที่ 3 และสามารถจำแนกได้เป็นการทำงาน 2 ชนิด คือ
    1. Deviation คือ Setpoint ที่ใช้ในการตัดต่อการทำงางานของ Alam จะวิ่งตามหรือสัมพันธ์กับค่าของ Setpoint Volue (SP) แบ่งออกเป็น 4 แบบ คือ High-Low Alarm, High Alarm, Low Alarm และ High-Low Range Alarm
    ตัวอย่างเช่น ตั้งค่า SP-100 ํC เลือก High Alam (FU =2) และตั้ง High Alam Iimit (4) เท่ากับ 10 จะทำให้ Alarm Relay ทำงานเมื่ออุณหภูมิสูงกว่า 110 ํC ถ้าหากผู้ใช้งานมีการเปลี่ยนค่า SP ไปเป็น 120 ํC จะทำให้ Alarm
Relay ทำงานเมื่ออุณหภูมิสูงกว่า 130 ํC รายละเอียคดูที่ Table Alam Function
    2. Absolute คือ Setpoint ที่ใช้ในการตัดต่อการทำงานของ Alarm จะ แยกเป็นอิสระกับค่า Setpoint Value (SP) หรืออาจกล่าวได้ว่าเป็นการกำหนดค่าอุณหภูมิตัดต่อการทำงานของ Alarm Relay โดยไม่นำค่าของ Setpoint Value (SP)
มาคิดคำนวณด้วย โดยแบ่งออกเป็น 4 แบบ คือ High-Low Alarm, High Alarm, Low Alarm และ High-Low Range Alarm
    ตัวอย่างเช่น ตั้งค่า SP=100 ํC เลือก High Alarm (Fu =6) และ High Alarm Limit (Hi) เท่ากับ 110 oC จะทำให้ Alarm Relay ทำงานเมื่ออุณหภูมิสูงกว่า 110 ํC ถ้าหากผู้ใช้งานมีการเปลี่ยนค่า SP ไปเป็น 120 ํC แต่ Alarm Relay
ยังคงทำงานที่อุณหภูมิ 110 ํC เช่นเดิม รายละเอียดดูที่หัวข้อ Alarm Output
การเลือก Function ทำงานของ Main Relay และ Alarm Relay
    เนื่องจาก Main Relay ของ DEF-03N นั้นสามารถเลือกการทำงานระหว่าง ON/OFF Control หรือ Alarm Function สำหรับ Main Relay ทำให้การทำงานของ Relay สามารถเลือกได้ดังนี้ คือ
    1. DEF-03N-A มี Main Relay เพียงตัวเดียวทำ ให้สามารถเลือกการทำงานได้คือ Output Control หรือ Alarm Function แบบ Absolute 4 แบบ คือ Absolute High-Low Alarm, Absolute High Alarm, Absolute Low Alarm และ
Absolute High-Low Range Alarm
    2. DEF-03N-A-B มี Main Relay และ Alarm Relay ทำให้สามารถเลือกการทำงานได้ คือ ในกรณีที่ Main Relay เป็น Output Function สามารถเลือกการควบคุมแบบ Heat หรือ Cooling ทำ ให้ Alarm Relay สามารถเลือก
การทำงานได้ทั้งหมด 8 แบบ คือ Deviation และ Absolute Alarm ตาม Table Alarm Function
    2.1 ในกรณีที่ Main Relay เป็น Alarm Function ทำให้ทั้ง Main Relay และ Alarm Relay สามารถเลือกการทำงานได้ทั้งหมด 4 แบบ คือ Absolute Alarm ตาม Table Alarm Function
